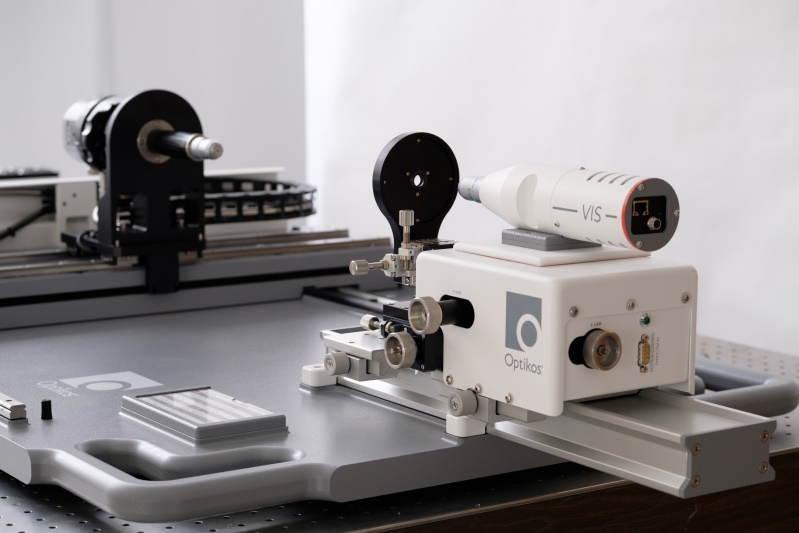

Optikos LensChenck镜头MTF测量仪

Optikos LensChenck镜头MTF测量仪测试评估可见光-近红外和长波红外透镜的成像质量。

资华贸易有限公司
联系方式: +852-23808060
电话号码::18318333238(陈先生)
电话号码:13923829816(曾先生)
地址: 香港,九龙,弥敦道789号健锋保险大厦11楼04室
产品介绍

Optikos LensChenck镜头MTF测量仪






LensCheck系统测试评估可见光-近红外和长波红外透镜的成像质量,优势:

· 拥有专利的视频式MTF测试技术,可实时测试透镜MTF。

· 灵活的测试平台,透镜参数的测量范围更大(例如:焦距、MTF、畸变)。

· 可见光--业界领先的测试精度,小于2%(典型值:1%);重复性小于1%(典型值:0.5%),通过焦距为50mm、f/5的标准镜头检验。

· 长波红外--业界领先的测试精度,小于2%(典型值:1%);重复性小于1%(典型值:0.5%),通过焦距为50mm、f/5的标准镜头检验。

· 可配置的自动测试程序。

· 各种波段(可见光、短波红外、中波红外、长波红外)容易切换。

· 在生产环境安装及全球范围研发设备。



便携式的高精度的可见光/近红外和长波红外透镜测试系统

LensCheck测试系统是一款原型透镜或成品透镜成像质量测试需求的高性价比解决方案。Optikos--全球成像质量测试设备引领者,乐于提供这款紧凑型、高效率、易于使用的成像质量检测设备LensCheck,拥有Optikos专利的视频式MTF图像分析软件,能够实时测试与分析,使制造商更快更可靠地保证产品质量,将不合格的产品组装风险降到最低。



可适用的测试镜头:

规格参数可见光长波红外
入瞳孔径<=50mm<=50mm
焦距3~200(需使用合适的图像分析仪物镜)5~50mm
光圈(f-number)f20--f1(需使用合适的图像分析仪物镜)f20--f1
像尺寸<=25mm(对角线)<=25mm(对角线)


可测试参数:

· MTF--轴上/轴外

· 有效焦距和光圈

· 后焦距

· 象散

· 场曲

· 畸变

· 透射率(可见光选件)

· 杂散光(可见光选件)



系统规格

规格参数可见光长波红外
物理尺寸(335mm)H、(762mm)W、(1219mm)L
环境暗室测试效果最佳
折射式准直仪焦距355mm,孔径50mm
电机驱动的Z轴行程25mm,分辨率0.1μm
电机驱动的Y轴行程12.5mm
电机驱动的X轴行程25mm,带有0,。05μm分辨率玻璃刻度的编码器
电机驱动的透镜测试平台±100°离轴旋转角度,0.0001°分辨率玻璃刻度的编码器,0.5m光学轨道,自定心的镜头支架。
光源模块

光纤光源:400--1000;

8个靶位的手动靶标轮和滤波器轮;

靶标设置:针孔靶标、USAF1591靶标、校准靶标;

滤波器设置:photopic、546bandpass、RGB、infrared cutoff;

宽光谱发生器:7--15μm

12个靶位高速电机驱动的靶标伦;

靶标设置:针孔靶标、夹缝靶标、十字准线靶标、校准靶标;

滤波器:8~12μm带通滤波器;

图像分析仪

Sony exview HAD CCD II提供较高的灵敏度、动态范围、噪声特性;

像素:2736×2192;

校准过的40X0.65NA消色差物镜;

14-bit 视频输出

非冷却微测辐射热计;

像素:324成256;

光谱范围:7.5--15μm;

校准过的7.5X0.75NA中继透镜;

14-bit 视频输出


LensCheck 选件

根据您的应用定制测试

选件可见光长波红外
有限共轭测试设备(可作为选件也可作为独立单元)YN
可调物距测试设备(可作为独立单元或者是对LensCheck升级)YN
杂散光YN
消色差物镜YN
复消色差物镜YN
可旋转镜头夹具--360°YY
视线line of sightYY
反射式准直仪YY
校准镜头YY

透镜夹具

LensCheck配备标准的三爪镜头夹具,用于测试直径为5--25mm的镜头,为了达

到最优的效果,建议根据不同的镜头的安装面使用合适的镜头夹具,一下是部分

可提供的镜头夹具包括:M7--M12、C-Mount、T-Mount、F-Mount等等,也可定

制镜头夹具。

YY

有限共轭透镜测试设备

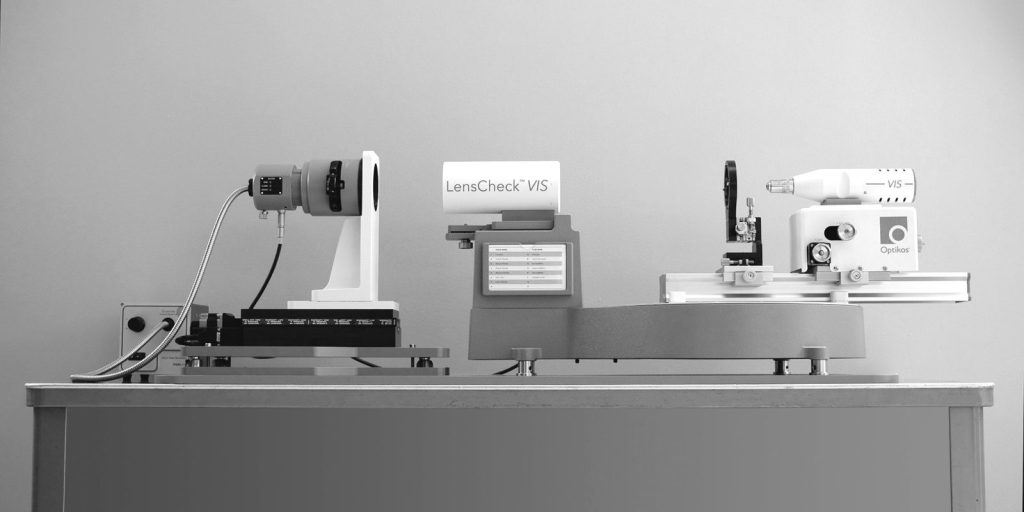

有限共轭透镜测试设备可作为独立单元也可作为LensCheck VIS的选件,单作为LensCheck VIS的选件测试有限距透镜时,图像分析仪(AI),图像分析仪支架、镜头支架从LensCheck单元移到这个设备基板上,图像可能定位在精准位置,也可能轴外。



可调物距透镜测试设备



可调物距测试设备可作为独立单元,也可以通过对LensCheck的客制化定制,可测试物距范围为:-1m到无穷远到1.2m,视场角范围为:±110°。负物距测试运用于像虚拟现实这类的应用,图像成像于透镜后方。



LensCheck 选件(cont)

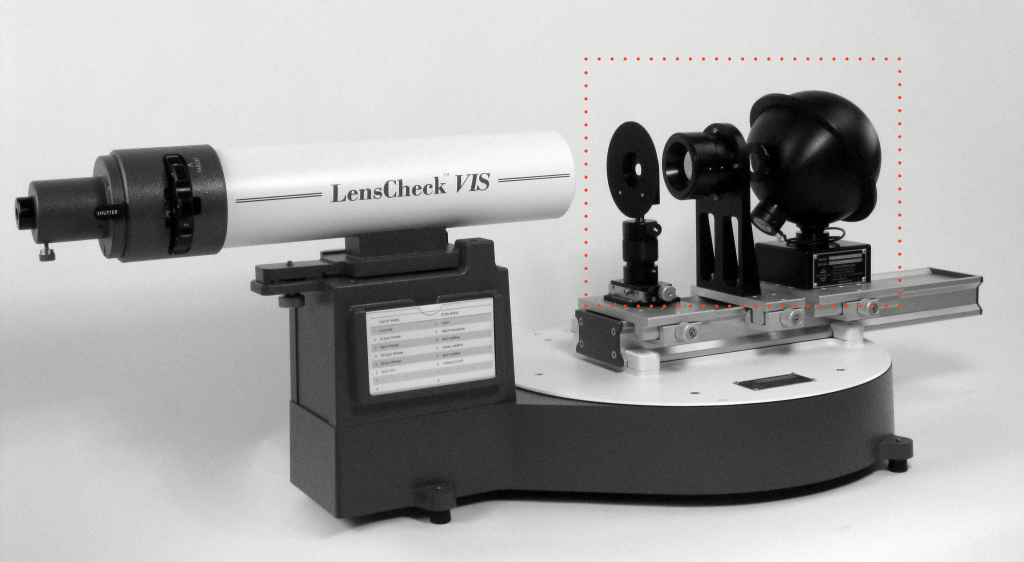

透射率测试配套元件(可见光)

 透射率测试:测试球面辐照度有待测镜头跟无待测镜头);

 精度:0.1%通过无涂层窗参考镜头验证。

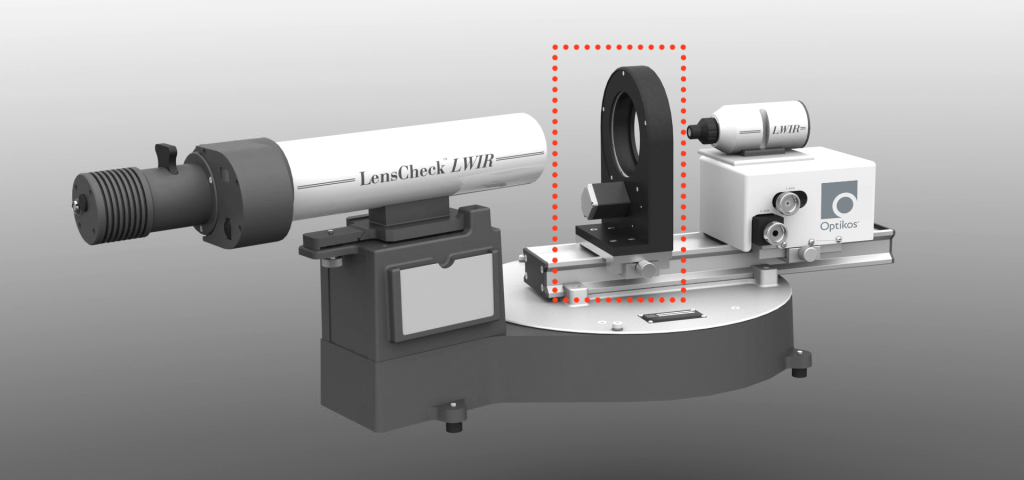

可旋转的镜头夹具(可见光和长波红外)

电机驱动的镜头夹具适用于不同直径的镜头;

可以测试镜头的中心及光轴的偏离。

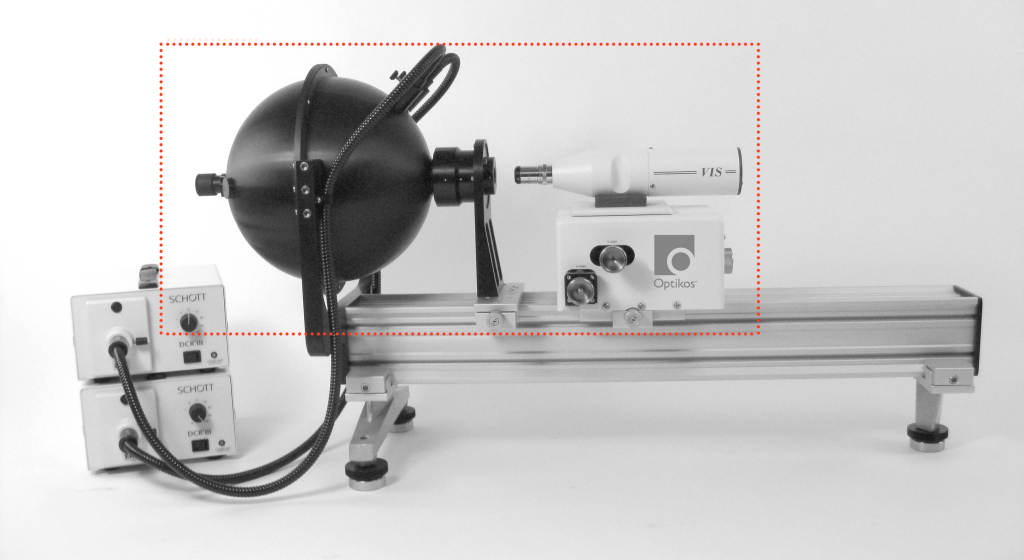

杂散光测试配套元件(可见光)

杂散光测试符合IOS9358标准;

测试镜头的焦距>15mm(标准元件,15mm);

光井包围于均匀亮场中;

精度<0.1%通过参考镜头验证。


反射式准直仪

适用于测试宽光谱范围无色差像差;

最高精度的准直波前质量;

拓展焦距可测试更大焦距的镜头。


复消色差的物镜

无限远校准过的10X、20X、40X物镜,配备筒镜,

用于宽波段光谱测试。
